近日，枭龙科技Micro LED光栅波导显示模组研制成功。该显示模组在充分保证显示质量的前提下，实现了体积和重量的最小化，可完美隐藏在眼镜的镜腿结构中，为AR智能眼镜外观接近普通眼镜并走入消费领域带来了无限可能。

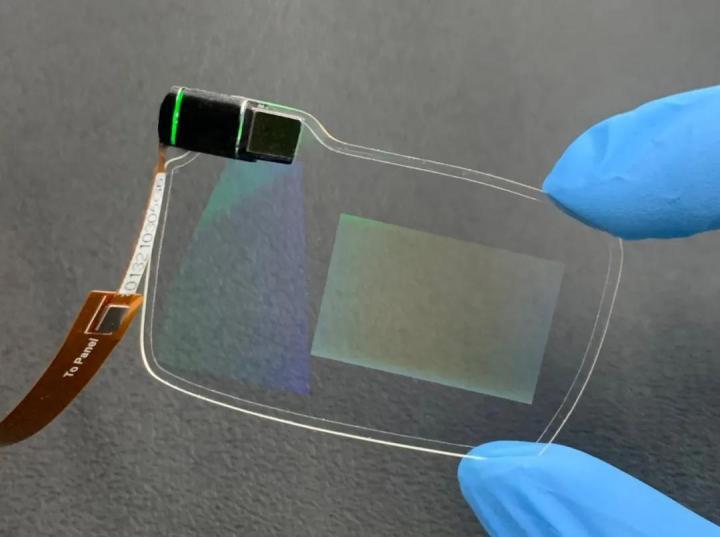

枭龙科技Micro LED光栅波导显示模组
作为AR智能眼镜最核心的组件，显示模组的体积、重量、显示效果、视场角等是决定AR智能眼镜外观形态与产品成熟度的核心因素。枭龙科技自主研发的Micro LED光栅波导显示模组重量不到10g，镜片厚度仅为1.5mm，FOV 32°。该显示模组以极低的功耗实现了极高的亮度，典型功耗值为15mW，最大入眼亮度高达50000nits，完美解决目前AR终端设备在户外强光下无法看清画面的难题，并有效地降低光学系统设计难度。体积方面，枭龙科技自主设计的基于Micro LED的超小型微投影光机体积仅为0.58cc(不到指甲盖三分之一大小)，使得AR眼镜外形与普通眼镜一致。极致轻薄的镜片、超小型微投影光机、低功耗高亮度微型显示等多项技术的突破与完美融合，使得枭龙科技在AR智能眼镜小型化与轻量化等方面建立了核心竞争优势。
Micro LED光栅波导显示画面
作为最有希望成为未来主流的技术路径，光栅波导光学显示技术具有体积小、镜片薄、二维扩瞳等得天独厚的技术优势，该技术被微软HoloLens、Magic Leap One等国际AR巨头采用。但该技术同时具有设计难度极高、工艺复杂的难点，同时光栅衍射原理导致光效低的问题使得模组整体显示亮度难以提高。针对这项国际性难题，枭龙科技大胆开展技术攻关，基于前期积累的技术和经验，选择了工艺难度更高的倾斜光栅，采用高精度电子束光刻工艺，攻克了倾斜光栅模板制作与纳米压印等工艺难题，制作出倾斜光栅波导镜片，大幅提高了光效，从而保证了显示图像的亮度。同时为匹配Micro LED投影系统出瞳直径小的特点，对波导结构设计进行多次优化，实现更进一步缩小投影系统体积的成果。
目前AR光学显示模组广泛使用的微显示屏有LCOS、OLED、DLP等。在与光栅波导镜片组合成显示模组时，上述微显示屏在显示亮度、体积、功耗、对比度等方面均存在一个或多个严重缺陷，无法满足AR眼镜对体积、重量、显示效果、续航方面的要求，极大地限制了AR智能眼镜的使用和发展。而Micro LED具备体积小、亮度高、功耗低、像素密度高、寿命长、更能抵御“烧屏”现象等众多优点，完全契合AR近眼显示技术需求。
枭龙科技此次采用的Micro LED微显示屏尺寸仅为0.13英寸，分辨率640×480，最大亮度可达100万尼特。通过精密而极简的微投影系统设计，在保证显示质量的同时，将外形尺寸压缩至极致，仅0.58cc，同时兼具高清晰度、高光效、小体积、易装配的优点，实现Micro LED与光栅波导的最佳匹配。
（佚名）
